隨著工業4.0及中國智造2025全面實現的提出，全球?qū)⒖缛胍粋€(gè)以智能化為主導的第四次工業革命。石化儲運管理系統經過我公司多年實踐以及不斷創新升級，已形成為智能儲運裝卸管理系統，再搭配我公司自助研發的定量裝車系統，可以實現油罐車在罐區內，全程以大數據進行智能分析調控，提高運輸效率，付油精準率及稱重計算準確率，減少人員操作失誤，節省成本，提高經濟效益。

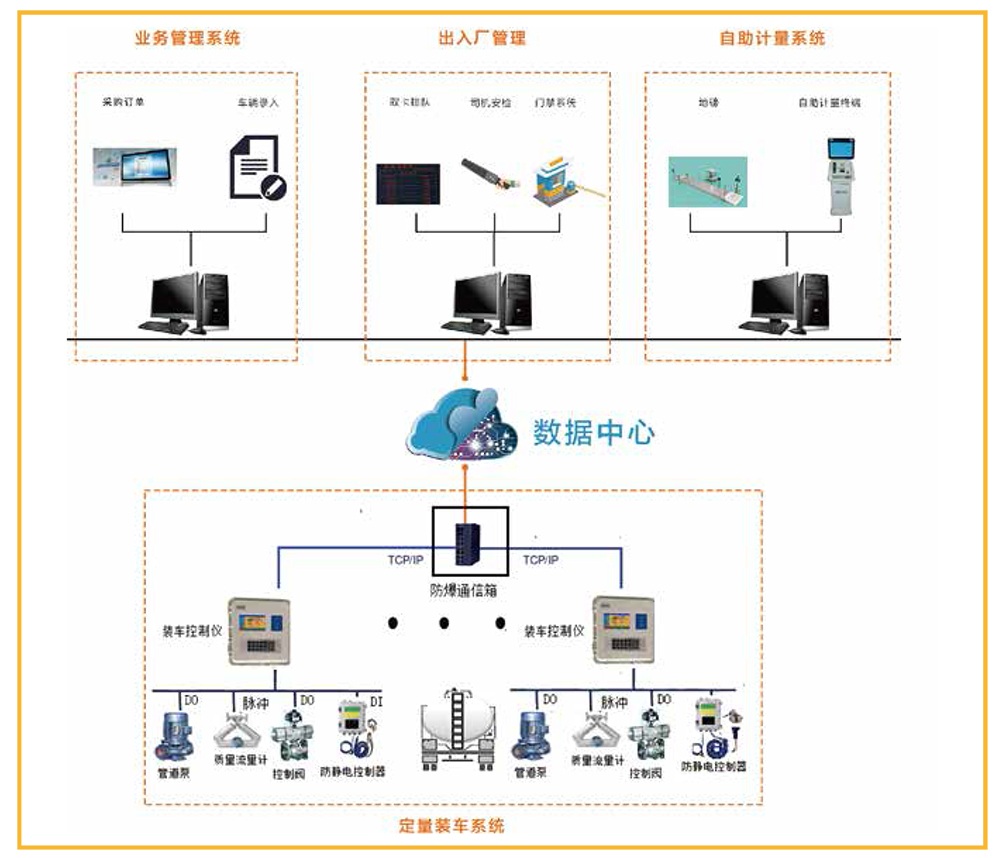

　　系統架構說明

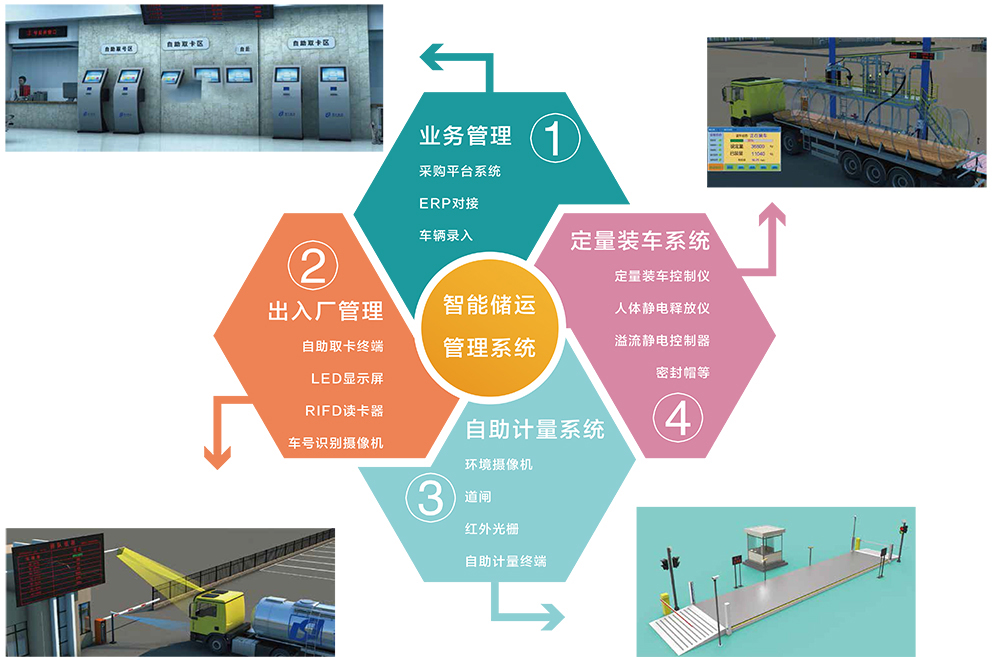

　　1 、智能儲運裝車系統流程主要涵蓋：業務管理環節、出入廠管理環節、自助計量環節、定量裝車環節。通過各業務流程環節 閉環聯動，實現智能儲運整體管理升級。

　　2 、業務環節包含銷售訂單管理和車輛信息錄入兩部分功能模塊，為車輛進廠裝油做好準備。

　　3 、出入廠環節涵蓋司機取卡排隊、司機安檢、車輛門禁功能模塊，有助于車輛有序高效進廠，保證罐區安全。

　　4 、自助計量環節主要包括地磅和自助計量終端，地磅上安裝車號識 別攝像機、R FID 讀卡器和環境攝像機，避免作弊。

　　5 、智能儲運系統對接定量裝車，通過IC 實現定量裝車系統自動啟停。保證付油量精準、高效。

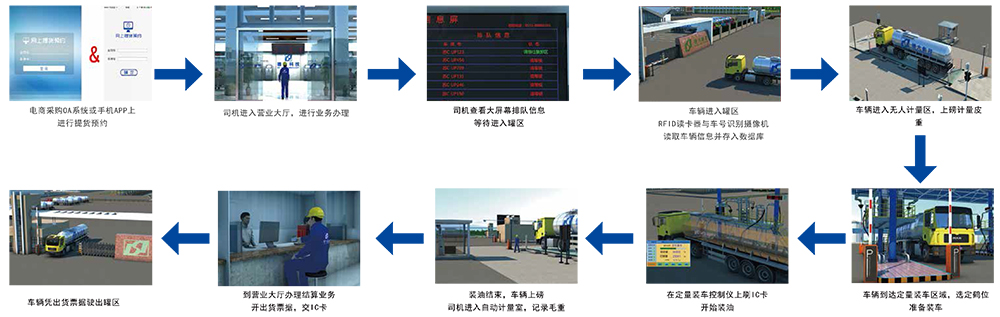

　　1 、 客戶在采購平臺進行提貨預約，提貨車輛到達油庫區停車場，門口RFID讀卡器與車號識別 攝像機同時讀取預約車輛信息，將車輛信息存入數據庫。

　　2 、 司機進入大廳，到自助取卡終端機上刷身份證，確認車輛、取貨等信息，領取IC卡。LED大屏幕顯示排隊序號等信息，等待前往裝卸區

　　3 、司機到達裝卸區門崗，RFID讀卡器與車號識別攝像機同時讀取車輛信息，驗證完成后，車輛駛?cè)霂?kù)區。車輛進入稱重區，車號識別攝像機識別車牌號，無誤后，綠燈亮，車輛經過地感線圈時，入口道閘打開，車輛上磅，紅外光幕自動檢測車輛位置，車輛完全上磅后信號燈變紅，RFID讀卡器自動提取并識別車輛信息并攝像，無誤后，司機下車到自動稱重終端機前，站在人體稱上時車尾的道閘落下，司機刷IC卡，稱重完成后，系統自動記錄和顯示過磅信息，記錄皮重，并打開出口道閘，車輛下磅后 經過地感線圈之后道閘落下 。

　　4 、司機將車輛開往指定鶴位。釋放人體靜電，連接好靜電溢流控制器和底部裝車鶴管后，道閘落桿在定量裝車控制儀上刷IC卡，確認信息后一鍵啟動裝車。達到付油設定量時系統自動停泵、關閥，結束裝車

　　5 、車輛進入稱重區，車輛上磅后，司機到自動稱重終端機前，刷IC卡，系統記錄毛重系統打印磅單，并到營業大廳辦理結算業務、開出貨票據、交回IC卡。門衛根據出貨票據確認放行 。

　　一、業務管理

　　業 務 環 節 包 含 銷 售 訂 單 管 理 和車輛錄入兩部分功能模塊。平臺支持PC端 和 移 動 端 ， 確 保 業 務 靈 活 性。銷售訂單：維護客戶名稱及物料信息， 包 含 單 價 、 訂 單 量 、 浮 動 量等基礎信息;車輛管理：錄入基礎信息包 含 車 輛 信 息 、 司 機 信 息 ( 姓名、電話、身份證號)、開票量(訂單量 ) 等 。

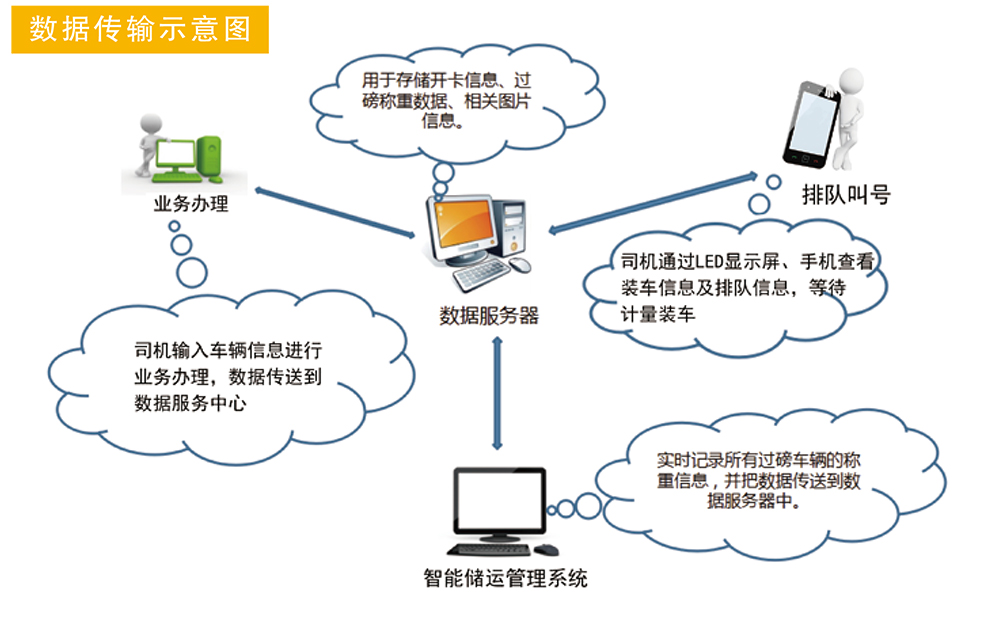

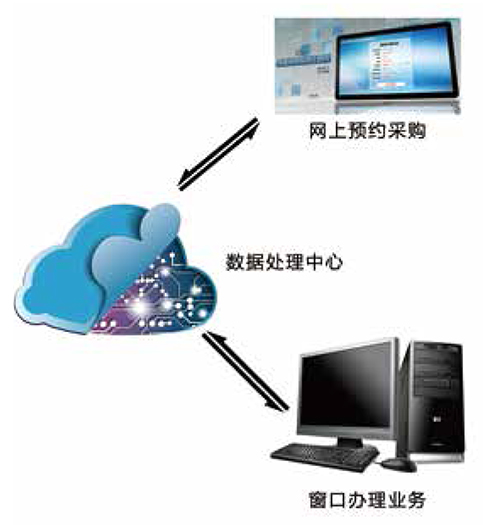

　　采購商通過銷售平臺，查看油品信息，進行提貨預約及預付款;數據中心處理訂單，并發送指令到業務辦理窗口;車輛進入罐區，司機刷輸入車牌號及手機號進行驗證取貨信息，并接收驗證碼，取出排隊小號，準備制卡業務。

　　銷售訂單管理

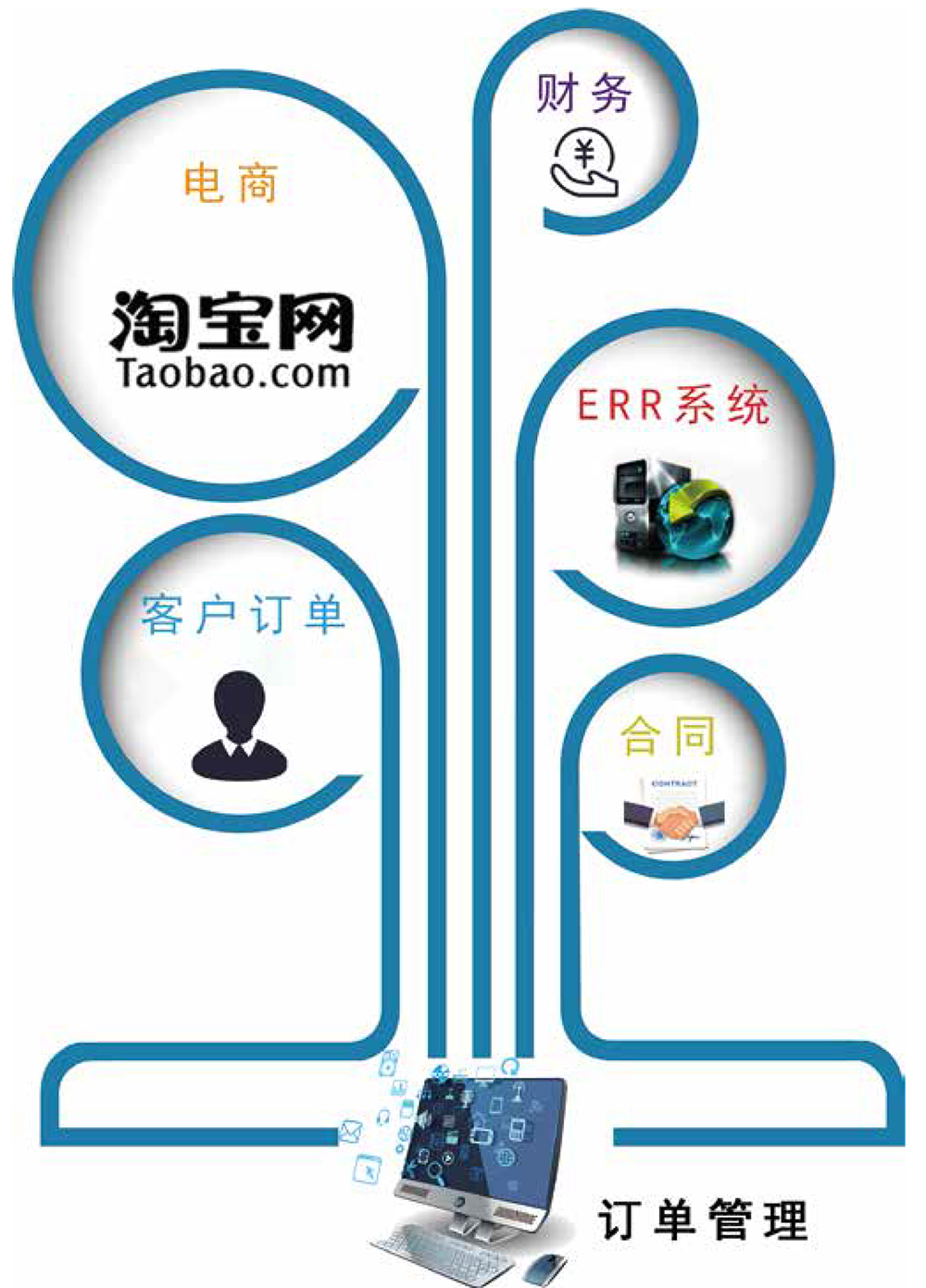

　　銷售 訂 單 管 理 環 節 可 與 電 商 、財務、ER P系統、客戶訂單、合同等 進 行 接 口 對 接 ， 滿 足 系 統開放性需求;系統訂單模塊本身支持 合 同 /訂單 管 理 功 能 ， 結 合BOM管理、客商管理等基礎數據實 現 訂 單 閉 環 流 程 管 控 ， 對接后續的智能裝車系統，保障油品智 能 儲 運 管 理 ， 減 少 儲 運 過程中的人為干預，避免誤差。

　　車輛錄入

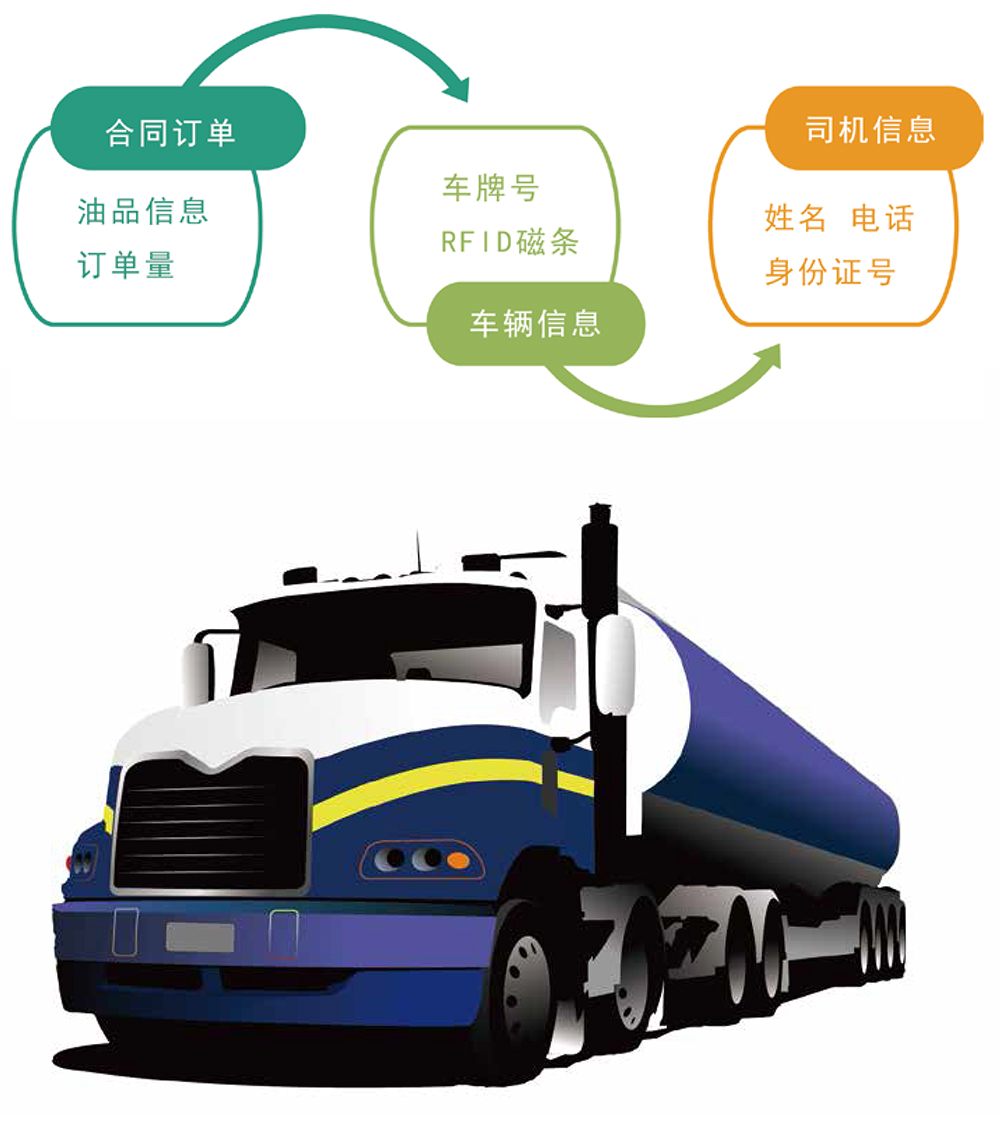

　　委托管理部分支持第三方物流系統對接，系統自身支持 客 商 委 托 錄 入和車號匹配錄入管理：其中車號匹配錄入由業務人員對 車 號 進 行 合 同匹配錄入，確保滿足大小客戶車號委托需求。
