1、適用范圍

　　罐下密閉采樣，即從儲罐中采樣的樣品流會返回至工藝管線中或流向排放管線，形成密閉回路，實現密閉采樣。整個采樣操作過程，不會有工藝介質暴露在空氣中，造成人員傷害或環境污染。廣泛應用于油品、化工品等介質儲罐內不同液位的取樣。

　　石油化工介質的組分對下游產品的品質影響非常大，對于燃料和化學品儲存尤為重要，由于沉積或溫度分層等因素，層間純度和成分可能會發生變化，因此對儲罐中各種介質的采樣是質量控制中不可或缺的環節。然而石油化工品介質具有有毒有害、易燃易爆、易揮發等特點，因此采樣工序必須滿足環保、防火、防爆等規范的要求，同時需要保證采集的樣品真實性強、準確性高、無殘液/殘氣排放、采樣工序無人身傷害等要求。針對罐下采樣工況特點，同時吸收國外先進技術，貼合國內行業需求不斷改進設計，我公司研發了HDC系列密閉取樣器。

　　HDC系列密閉取樣器滿足GB/T4756-2015《石油液體手工取樣法》、GB/T27867《石油液體管線自動取樣法》、SH/T 0233-1992《液化石油氣采樣法》、《石油化工密閉采樣安全要求》、《GB 31570-2015 石油煉制工業污染物排放標準》和《GB 31571- 2015 石油化學工業污染物排放標準》等標準規范要求。該系列密閉取樣器從罐下采樣的樣品具有真實性強、準確性高等特點，同時采樣過程全程密閉，不會有工藝介質暴露在空氣中，造成人員傷害或環境污染。

　　2、組成部分

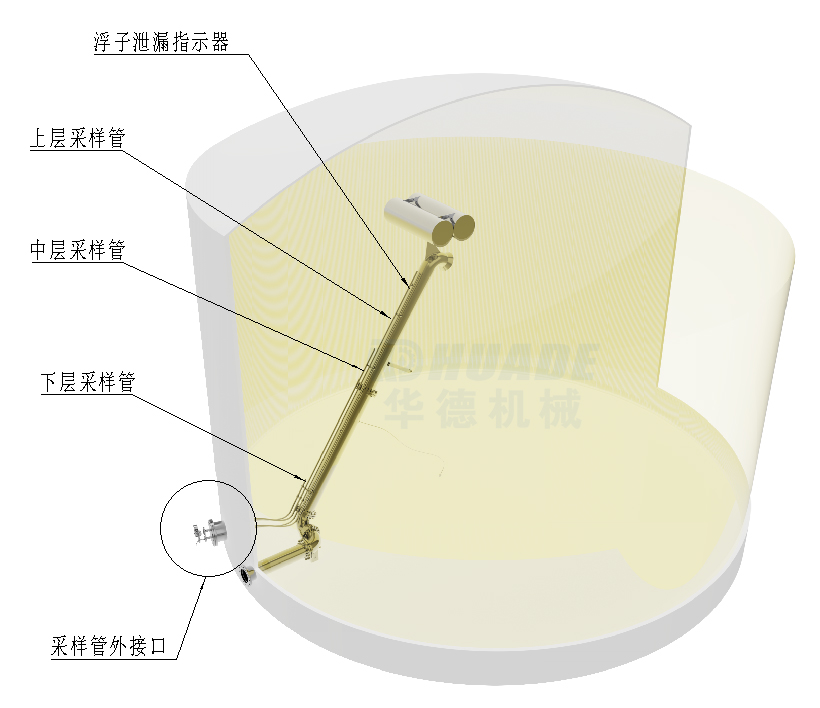

　　罐下采樣器根據介質工藝需求不同，大致分為采用箱體、罐內采樣組、工藝管線等組成。

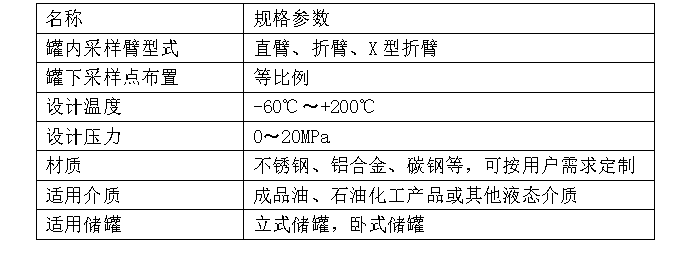

　　3、技術參數

　　4、性能特點

　　(1)罐內取樣點按等比例設置，布置型式多樣。可根據儲罐與搭配的浮動吸油裝置選用單臂、折臂型采樣器，也可以獨立設計選用直臂、折臂、X型折臂型式。

　　(2)采樣箱體材質為碳鋼噴塑、拉絲不銹鋼，滿足防腐防銹要求，結構布置合理。

　　(3)采樣箱滿足密閉型采樣需求，內部管線布置合理，操作簡便，。

　　(4)箱內采樣管線與采樣瓶采用標準快速接頭連接，對接方便，互換性強。

　　(5)設有排空接口，確保取樣成分準確，同時讓采樣后管線內殘液安全排放。

　　(6)拓展功能性強，可根據采樣需求，拓展伴熱、保溫、冷卻、定量等功能。

　　5、可選功能

　　(1)定量：配有定量計量裝置，保證取樣量更加準確

　　(2)伴熱：用于黏度較大、低溫易凝結介質取樣

　　(3)循環：采用殘液可以返回儲罐內，避免介質外排，確保環保無污染。

　　(4)冷卻：用于高溫介質的取樣，確保采樣后便于轉運。

　　(5)吹掃：用于高粘度、有毒有害介質的取樣后對其進行氮?dú)獯祾摺?/p>

　　(6)減壓：用于高壓氣態介質的取樣，確保降壓采樣，防止過壓損壞取樣設備管件。

　　(7)排凝：用于易凝結介質的采樣。

　　(8)過濾：用于雜質較多的不純凈介質的取樣，保證介質潔凈度。
