頂部裝車鶴管，又稱頂部鶴管或上裝鶴管，是一種專門用于在敞開或密閉狀態下進行各種液體和液化氣體頂部裝卸的設備。通過將鶴管伸展至槽車或儲罐的頂部，利用管道和旋轉接頭實現液體或氣體的快速裝卸。鶴管采用硬連接方式，配備緊急脫離等安全裝置，有效防止爆管、斷裂等情況的發生。這類鶴管的主要組成部分有哪些，又有何作用?我們今天來學習一下吧。

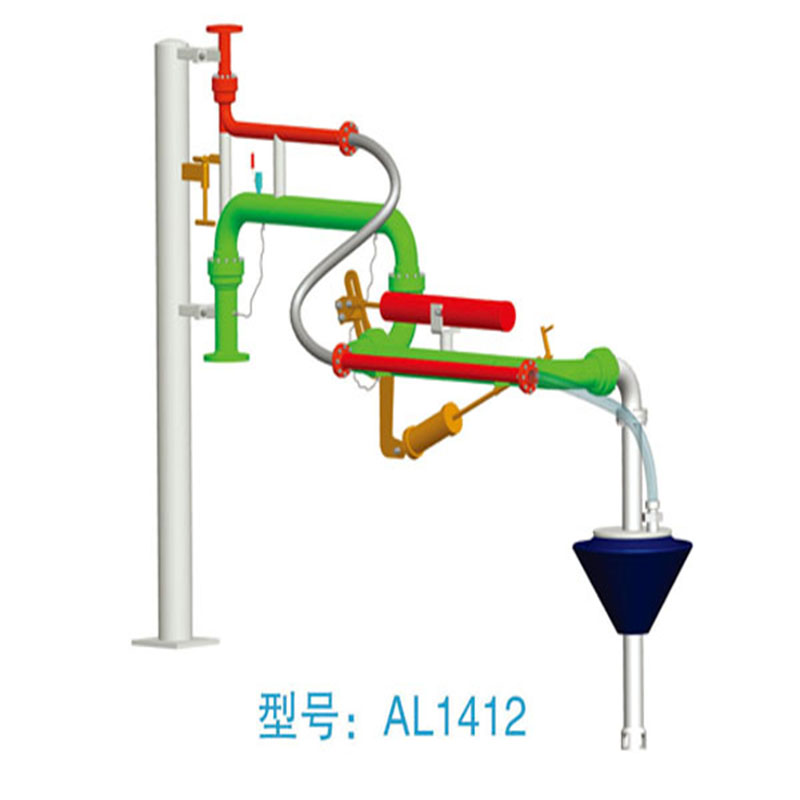

深達石化推薦：頂部密閉裝車鶴管

　　1.立柱：為使管道受力合理化，用于支承臂的重量，分散旋轉接頭載荷，安裝穩固。立柱與棧橋裝配時可以采用螺栓連接或焊接。

　　2.內臂鎖緊：用于在臂在收容位置時，將臂鎖緊在該位置，這樣可以防止因?yàn)榇箫L(fēng)環境或因非操作人員操作而使臂或周?chē)ㄖ軗p。

　　3.接口:是臂與管線的連接部分，一般接口與管線之間采用法蘭連接。

　　4.旋轉接頭:用于臂的旋轉運動，滿足正常使用范圍(包絡范圍)，常規鶴管采用4只或5只旋轉接頭，以實現三維運動及法蘭接口的對接。

　　5.內臂：連接接口與外臂之間的部分，可在水平面上回轉。

　　6.外臂：為鶴管的主體部分，可以實現水平方向360°，垂直方向75°范圍的回轉。

深達石化推薦：頂部密閉裝車鶴管

　　7.氣相管(AL1412/3型)：采用不銹鋼金屬軟管，導出揮發的氣體介質。

　　8.垂管：實現裝卸臂伸入槽車內，鋁合金垂管克服了鋼質材料與罐車碰撞可能產生的危害。

　　9.平衡系統：用以平衡外臂及垂管的重量，這樣使得臂操作靈活、輕巧。平衡系統為彈簧缸，缸內彈簧為壓縮彈簧。

　　10.真空短路閥/排氣閥：真空短路閥確保殘余介質從鶴管中排空，排氣閥用于卸車鶴管垂管內氣體排出。

　　11.主密封：選用一級聚四氟乙烯材料，輔以碳纖維等高性能填料經過特殊的工藝精制而成，具有良好的耐腐、耐磨特性，并提高了負荷下耐蠕變和耐高低溫的能力

　　11. 聲光液位報警(可選)：液位探頭安裝在垂管頭部，當槽車內液體介質接近罐口時提醒操作人員關閉閥門，可與控制電液閥聯動。

　　通過以上信息，我們可以看出頂部裝車鶴管在結構上設計合理，這樣就能確保其在實際應用中的可靠性和安全性。關于頂部裝車鶴管的組成部件大家都了解了嗎!
